一、产品简介：

WDS-100微控式电子万能试验机是专门针对高等院校、科研院所而设计的***微机控制电子万能试验机。主机及辅具的设计借鉴了国际上的***技术，外形美观，操作方便，性能稳定可靠。采用采用高精度步进电机及驱动器，经减速后带动丝杠副进行加载，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，适用于塑料薄膜、复合膜、软质包装材料、胶粘剂、胶粘带、不干胶、橡胶、纸张等产品的拉伸、剥离撕裂等性能测试，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

二、主要技术指标：

1. 试验力: 100N

2. 试验力测量范围: 2%--***FS（2N-100N）

3. 试验力示值精度：优于示值±1%

4. 试验力分辨力：1/300000

5. 横梁位移测量精度：分辨***于0.0025mm

6.  试验速度范围：1—500mm/min,无级调速

7. 速度控制精度：优于±0.5%

8．变形准确度：优于±01%

9． 试验空间：700mm

10. 整机电源：单相,220V±10%,50Hz，

11. 工作环境：室温—35℃,相对湿度不超过80%

12. 主机尺寸：530×270×1400mm

13. 重量：100 kg

三、方案描述

1 主机

1.1主机采用高钢度单臂式结构，外形美观；

1.2 采用进口高精度滚珠丝杠，传动高效平稳

1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙

1.4 采用高精度步进电机及驱动系统，确保传动平稳，控制精准

1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象

1.6特殊工艺***试验机同轴度，很好的消除了不规则试样对传感器的影响

2 控制系统

2.1 包括负荷测量、位移测量及变形测量系统

2.2大屏幕液晶屏实时显示控制参数及测量结果

2.3具有过载保护等功能

四、系统基本配置

1、试验机主机  (单臂式结构)

2、高精度步进电机及伺服驱动器

3、高精度负荷传感器

4、进口精密滚珠丝杠副

5、减速系统（圆弧齿同步带传动）

6、光电编码器（2000线）

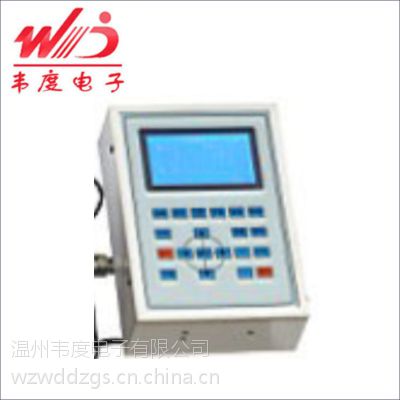

7、大液晶屏数字控制系统（微型打印机选配，需配加800元）

8、技术资料：使用说明书、软件使用手册、合格证、装箱单

五、 技术情报和资料的保密

1、本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；

2、我方对用户提供的技术情报和资料亦应承担保密义务。

服务条款

质量***：
　　温州韦度电子有限公司

　韦度提供的设备为用户定购型号的原装机，决不会提供样机、组装机等。
　　韦度具有固定的维修服务中心和专业维修工程师。
　　设备在用户现场通过最终验收合格后进入免费保修期,韦度对设备提供壹年免费保养、保修服务。
安装、调试：
　　交货地点由用户***现场。我方接用户书面通知2天内，到现场进行安装、调试。
　　安装调试合格后，在设备使用现场乙方提供伴随性服务一周。
　　我方安装调试人员应遵守使用方现场及安全管理规定，对自身安全行为负责。
　　技术资料：我方提供完整的中文版操作使用手册、维修手册、装箱单、软件备份光盘等相关资料两份。
设备验收：
　　验收标准：按照技术协议和国家有关检定标准（进口设备高于***）。
　　验收时间：设备安装调试后2天内，由双方人员在使用现场进行
　　韦度承诺按时按量的完成交货。
售后服务：
　　1小时内响应用户投诉，2小时为用户提供解决方案，12小时内到达用户现场，排除故障。保修期内，除人为因素导致设备损坏外，设备及附件由于质量问题而不能正常工作时，我方承诺在8小时内到达用户现场免费修理或更换零部件。因维修不及时，而导致设备无法正常使用时，其保修时间随停机时间的长短而相应延长。
　　我方对设备提供终生维修服务，保修期外只收取维修成本费用，并享有优惠购买零配件待遇。
　　用户档案电脑管理化。***的无忧电话回访，主动跟踪动态服务。
　　我方的服务网点遍布全国各地。在浙江、上海等办事处均设有常驻售后服务技术人员，并有专业技术服务人员48小时内上门服务，让用户无***。
培训方案：
　　我方负责拟定免费（包含差旅、住宿）培训计划：
安装期间的培训：我方在仪器安装调试期间对业主方使用人员在仪器调试现场进行1-2天技术培训，使买方使用人员能独立操作仪器、掌握仪器的安装、开启、关闭步骤及仪器的日常维护和维修、系统的操作和控制。
　　设备安装调试最终验收合格后，由我方专业技术人员为用户安排1～2天的操作培训、维修人员的现场免费培训。主要培训操作人员对设备基本原理、软件使用、操作、维护等的理解及应用，并达到用户操作人员能独立操作设备、服务生产、样品检测分析工作，维修人员进行基本的维修服务。
服务便捷：
　　韦度售后服务中心，将及时派专业技术工程师将在一个工作日内解决问题，在保修期内设备出现问题我们不收取任何费用，在保修期后也只收取成本费我们一直为用户以成本价格提供配件，我们为每一个用户建立用户档案，专人负责和用户进行联系，我们永远为用户免费升级试验软件。
